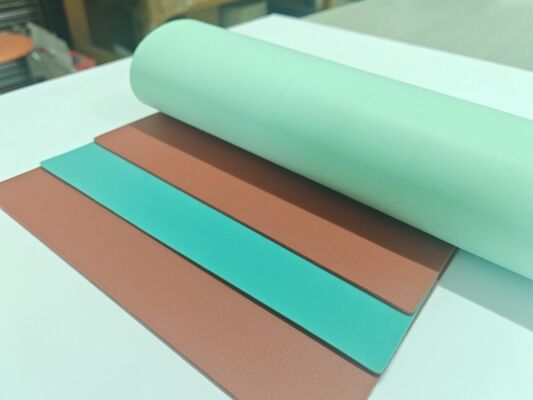

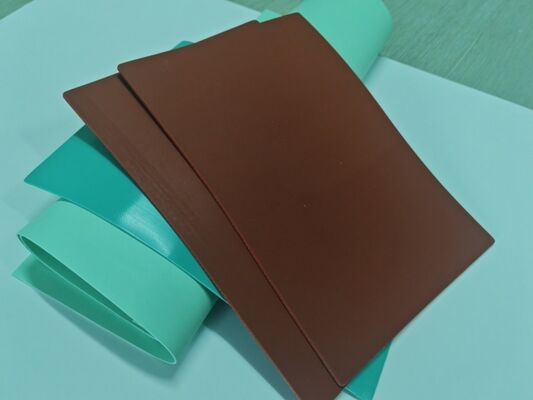

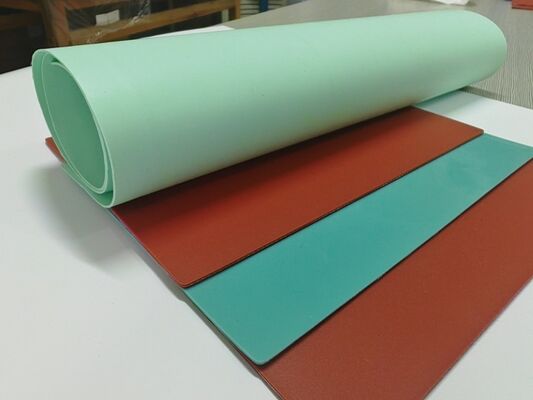

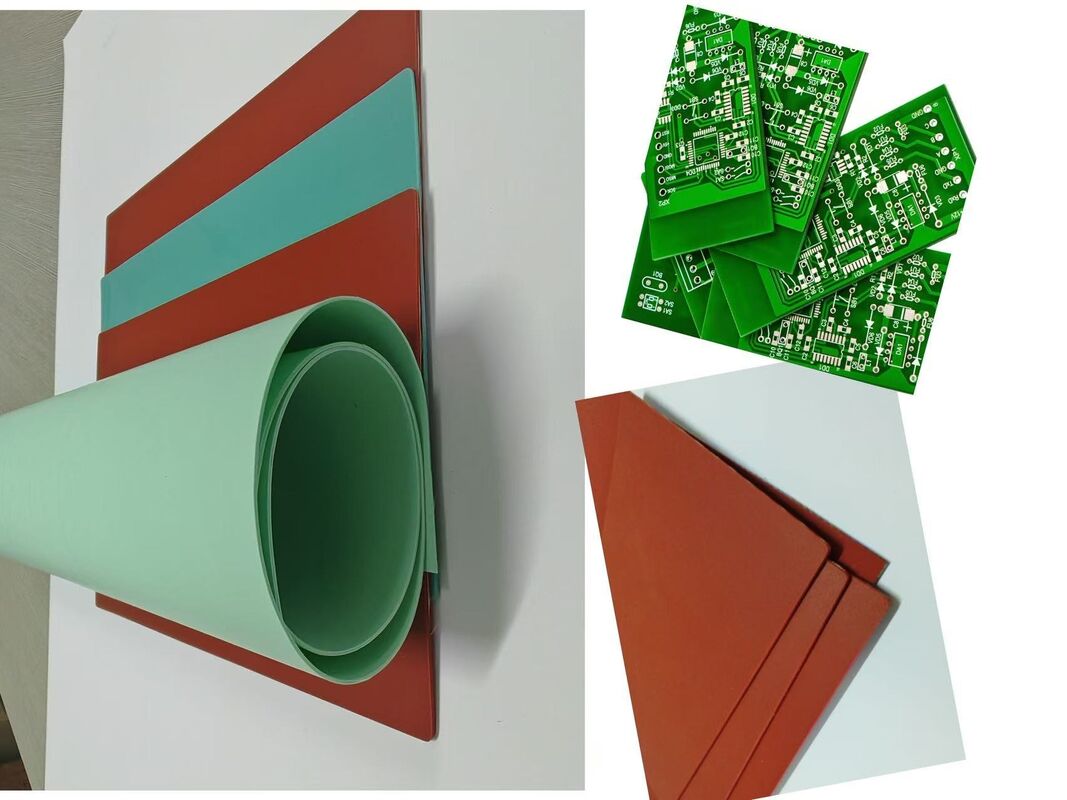

100-200 fois durée de vie 1,5-2,0 mm PCB FPC épais (plaque de circuit imprimé flexible) coussin MKCP-FPC-G3
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | MK |
| Numéro de modèle: | MKCP-FPC-G3 |
|
Détail Infomation |
|||
| Durée de vie: | 100 à 200 fois | Résistance à haute température: | ≤260℃ |
|---|---|---|---|
| Épaisseur: | 1.5 à 2.0 mm. | Résistance à la traction:: | ≥ 25 MPa |
| Norme de tampon: | ≥ 12% | Norme d'absorption de l'eau: | < 8% (3 à 8%) |
| Tolérance d'épaisseur: | ± 0,3 mm. | Tolérance de taille (longueur ou largeur):: | taille personnalisée avec tolérance ±2 mm. |
| Mettre en évidence: | Plaquette de coussin de PCB FPC avec garantie,1Un tampon stratifié de 0,5 à 2 |
||
Description de produit
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Durée de vie de 100-200 fois 1,5 à 2,0 mm PCB FPC épais (plaque de circuit imprimé flexible)
Vue d'ensemble du produit
Les plaquettes de coussin FPC (Flexible Printed Circuit) sont des matériaux de tamponnage spécialisés conçus pour les processus de stratification de PCB flexibles.et résistance thermique pour les applications de fabrication électronique moderne.
| Spécification | Valeur |
|---|---|
| Vie de service | 100 à 200 fois |
| Résistance aux températures élevées | ≤ 260°C |
| Épaisseur | 1.5-2.0 mm |
| Tolérance à l'épaisseur | ± 0,3 mm |
| Tolérance de taille (longueur ou largeur) | ± 2 mm |
| Résistance à la traction | ≥ 25 MPa |
| Norme de réserve | ≥ 12% |
| Norme d'absorption de l'eau | < 8% (3 à 8%) |
Principales caractéristiques
- Une durée de vie prolongée de 100 à 200 cycles de stratification réduit considérablement les coûts de production
- Des performances supérieures en matière de planéité, de résistance à l'usure et de stabilité dimensionnelle par rapport au papier kraft traditionnel
- Excellente résistance à haute température jusqu'à 260°C sans carbonisation ni fragilité
- Effect de tamponage optimal et conductivité thermique avec des coefficients de compression et d'expansion stables
- Rétardant de flamme, non toxique, inodore, exempt de poussière avec une excellente perméabilité
- Bonne résistance à la déchirure pour des performances fiables dans les opérations automatisées
Structure du produit
Le coussin de FPC remplace plusieurs feuilles de papier kraft pressé à chaud par un seul coussin réutilisable, ce qui permet d'économiser au moins 20% sur les coûts de matériaux de production.
- Couche silastique
- Fibre à haute élasticité
- Polymère à haute masse moléculaire
- Couche déchirante
Spécifications techniques
- Durée de vie: 100 à 200 cycles
- Résistance à haute température: ≤ 260°C
- Épaisseur: 1,5 à 2,0 mm
- Tolérance d'épaisseur: ±0,3 mm
- Tolérance de taille (longueur ou largeur): ±2 mm
- Résistance à la traction: ≥ 25 MPa
- Norme de tampon: ≥ 12%
- Norme d'absorption de l'eau: < 8% (3-8%)
Applications
Spécialement développé pour le tamponnage de la stratification à chaud lors de la fabrication de PCB flexibles, le coussin MKCP-FPC-G3 offre des performances de stratification complètes et une plus grande stabilité.Il améliore considérablement le rendement et l'efficacité dans les processus de laminage de PCB souples et de PCB rigides-flexibles.
