Tampon et absorption d'eau Standard rigide carte de Circuit imprimé PCB coussin MKCP-PCB-G2
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | MK |
| Numéro de modèle: | MKCP-PCB-G2 |
Conditions de paiement et expédition:
| Quantité de commande min: | 10 pièces |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Package d'exportation |
| Délai de livraison: | 15 jours après avoir reçu le prépaiement |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 10000 PC par mois |
|
Détail Infomation |
|||
| Mettre en évidence: | coussin de PCB rigide,plaquette PCB à absorption d'eau,plaquette PCB stratifiée standard |
||
|---|---|---|---|
Description de produit

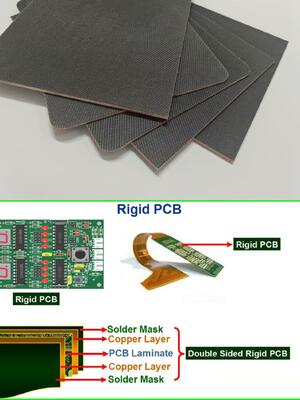

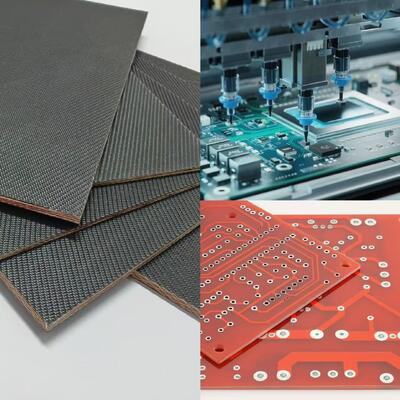

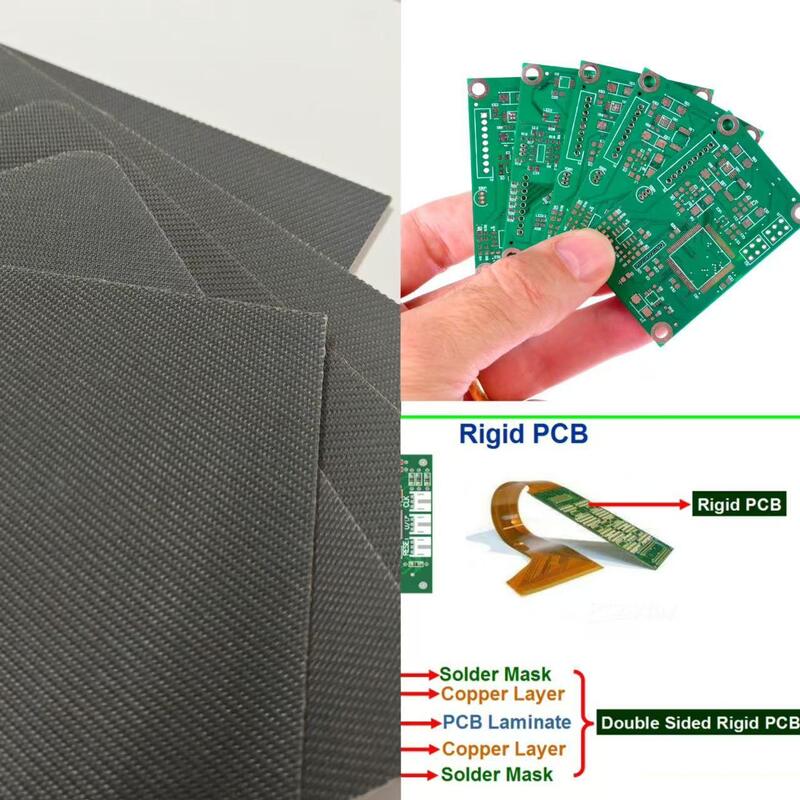

Tampon et absorption d'eau Standard rigide carte de Circuit imprimé PCB coussin MKCP-PCB-G2
Le coussinet rigide pour PCB est spécialement conçu pour la mise en tampon de stratification à chaud lors de la fabrication de circuits imprimés rigides. Ce tampon de presse à coussin rigide rouge remplace efficacement le papier kraft pressé à chaud, améliorant considérablement la sécurité dimensionnelle et la stabilité dans la production de PCB rigides. Il présente des performances de stratification exceptionnelles et une stabilité élevée, améliorant considérablement le rendement et l'efficacité du processus de production de PCB.
Caractéristiques du produit
- Réutilisable pour 300 à 500 cycles de laminage, réduisant considérablement les coûts de production des PCB
- Performances supérieures en termes de planéité, de résistance à l'usure, de taux d'augmentation de taille et de variation d'épaisseur par rapport au papier kraft pressé à chaud
- Excellente résistance aux hautes températures, fonctionnant en continu jusqu'à 280 ℃ sans carbonisation ni fragilité
- Effet tampon et conductivité thermique exceptionnels avec augmentation de compression et coefficient de dilatation stables
- Bonne résistance à la déchirure avec des propriétés ignifuges, non toxiques, inodores, sans poussière et sans copeaux
- Excellente respirabilité pour des performances optimales
Structure du produit
Les coussinets rigides pour PCB sont disponibles en deux configurations en fonction de leur positionnement dans la pile de stratification. Des coussinets supérieur et inférieur sont positionnés aux extrémités du paquet de feuilles de stratification de PCB, tandis que des coussinets de couche intermédiaire sont utilisés entre les couches de PCB. Les coussinets de la couche intermédiaire mesurent généralement entre 1,5 et 2,0 mm d'épaisseur, tandis que les coussinets supérieur et inférieur ont une épaisseur de 4,0 mm à 6,5 mm.
Ces coussinets (également appelés coussins de presse, tapis de coussin, tampons tampons ou coussins de presse à chaud) sont idéaux pour les opérations de tamponnage physique dans les couches intermédiaires et les opérations manuelles nécessitant le remplacement de plusieurs feuilles. Ils conviennent également aux opérations automatisées de laminage de PCB, remplaçant plusieurs feuilles de papier kraft pressé à chaud par un seul bloc, réduisant ainsi les coûts des matériaux de production d'au moins 20 %.
Composition des couches
- Revêtement nano résistant aux hautes températures
- Tissu en fibre de verre
- Polymère de haut poids moléculaire
- Couche de déchirure
- Agrégats polymères
- Tissu en fibre de verre
- Revêtement nano résistant aux hautes températures
Paramètres techniques
| Paramètre | Spécification |
|---|---|
| Durée de vie | 300-500 cycles |
| Résistance aux hautes températures | ≤280℃ |
| Épaisseur (tampon supérieur/inférieur) | 4mm-6.5mm |
| Épaisseur (couche intermédiaire) | 1,5-2,0 mm |
| Tolérance d'épaisseur | ±0,3 mm |
| Tailles standards (L*W) | 1500*1300mm, 1300*780mm, 1170*690mm, 1160*665mm, 1180*660mm, 1295*788mm, 27,5"*24", 45"*51", 59"*51" |
| Tolérance de taille | ±2mm |
| Résistance à la traction | ≥ 25 MPa |
| Norme tampon | ≥12% |
| Norme d'absorption d'eau | < 8 % (3-8 %) |
Applications
Également connu sous le nom de tampon de presse pour coussin de stratification de PCB, tapis de coussin pour PCB, tampon de tampon pour PCB ou tampon de presse à chaud pour PCB, ce produit sert de matériau de rembourrage et de tampon essentiel pour terminer le processus de stratification des cartes de circuits imprimés PCB. Il s'agit d'un élément essentiel pour garantir une fabrication de PCB de haute qualité avec une efficacité améliorée et des coûts de matériaux réduits.
