NAS630 JAPON Matériaux Mass-Lam et Pin-Lam Stratifié plaqué cuivre Plaque d'acier de stratification CCL MKSP-CCL-400
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | MK |
| Numéro de modèle: | MKSP-CCL-400 |
Conditions de paiement et expédition:
| Quantité de commande min: | 50 pièces |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Package d'exportation |
| Délai de livraison: | 15 jours après avoir reçu le prépaiement |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union |
|
Détail Infomation |
|||
| Matériel en acier :: | NAS630 JAPON | Épaisseur conventionnelle (mm): | 1.5, 1.6, 1.8, 2,0 mm |
|---|---|---|---|
| Durée de vie: | Il n'est pas recommandé de continuer à l'utiliser après que l'épaisseur soit inférieure à 1,3 mm/l'é | Taille conventionnelle de la plaque d'acier de stratification CCL (L * W en mm):: | Le taux de change est le plus élevé de tous les temps. |
| Dureté HRC: | 50 HRC ± 2 | Coefficient de dilatation thermique moyen (10-6/°C): | 10~12 |
| Mettre en évidence: | Laminé plaqué en cuivre Mass-Lam,Plaque d'acier laminée pin-lam,Plaque d'acier MKSP-CCL-400 |
||
Description de produit

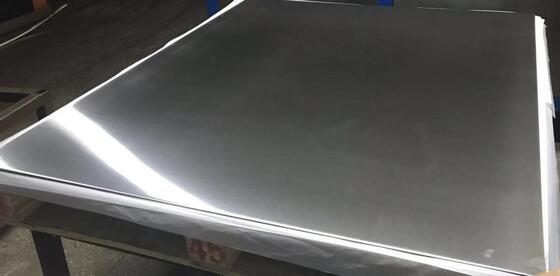

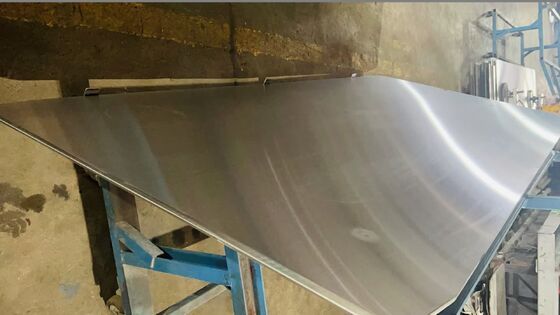

Plaque d'acier de stratification stratifiée plaquée de cuivre de matériaux du JAPON NAS630
La MKSP-CCL-400 est une plaque d'acier de stratification de haute précision, mature et fiable, spécialement conçue pour les processus de stratification de stratifiés plaqués de cuivre (CCL). Fabriqué à partir de matériaux en acier japonais de première qualité, ce produit offre des performances exceptionnelles pour les exigences exigeantes de la production CCL.
Caractéristiques du produit
- Matériaux en acier japonais de qualité supérieure (NAS630 et NAS301) avec traitement thermique avancé
- Déformation minimale à haute température avec durée de vie prolongée (8 à 10 ans)
- Conductivité thermique supérieure et coefficient de dilatation thermique optimisé
- Haute résistance à la corrosion et dureté (50HRC ± 2)
- Compatible avec diverses machines à laver les tôles d'acier à stratification
- Le processus de fabrication avancé par meulage garantit des performances de stratification fiables
Spécifications de performances
| Paramètre | Assiette Mass-Lam | Assiette Pin-Lam |
|---|---|---|
| Épaisseur | 1,0-2,5 mm | 1,0-2,5 mm |
| Largeur | ≤1300mm | ≤1300mm |
| Longueur | ≤2410 mm | ≤2410 mm |
| Tolérance d'épaisseur | ±0,05 mm | ±0,05 mm |
| Rugosité de la surface | Ra≤0,15μm Rz≤1,5μm | Ra≤0,15μm Rz≤1,5μm |
| Degré de déformation | ≤3 mm/M | ≤3 mm/M |
| Limite d'élasticité | ≥1175 N/mm² | ≥1175 N/mm² |
| Résistance à la traction | ≥1400 N/mm² | ≥1400 N/mm² |
| Dureté | 50HRC ± 2 | 50HRC ± 2 |
| Température de travail | ≤400℃ | ≤400℃ |
| Conductivité thermique | ≥25W/MK à 300℃ | ≥25W/MK à 300℃ |
Spécifications techniques
Matériau en acier :NAS630 et NAS301 métallurgiques japonais (NAS630 de préférence)
Épaisseur conventionnelle :1,5 mm, 1,6 mm, 1,8 mm, 2,0 mm
Durée de vie :8-10 ans
Épaisseur minimale d'utilisation :Non recommandé en dessous de 1,3 mm
Épaisseur conventionnelle :1,5 mm, 1,6 mm, 1,8 mm, 2,0 mm
Durée de vie :8-10 ans
Épaisseur minimale d'utilisation :Non recommandé en dessous de 1,3 mm
Remarque : après une utilisation répétée, la plaque d'acier deviendra plus fine. Poursuivez l'utilisation uniquement si l'épaisseur reste comprise entre 1,3 et 1,6 mm sans déformation ni gauchissement et si la dureté est conforme aux normes.
Tailles standards
2220 × 1270 mm, 2210 × 1270 mm, 1910 × 1270 mm, 1500 × 1295 mm, 1300 × 800 mm, 1295 × 787 mm, 1295 × 1613 mm, 1295 × 1143 mm
Applications

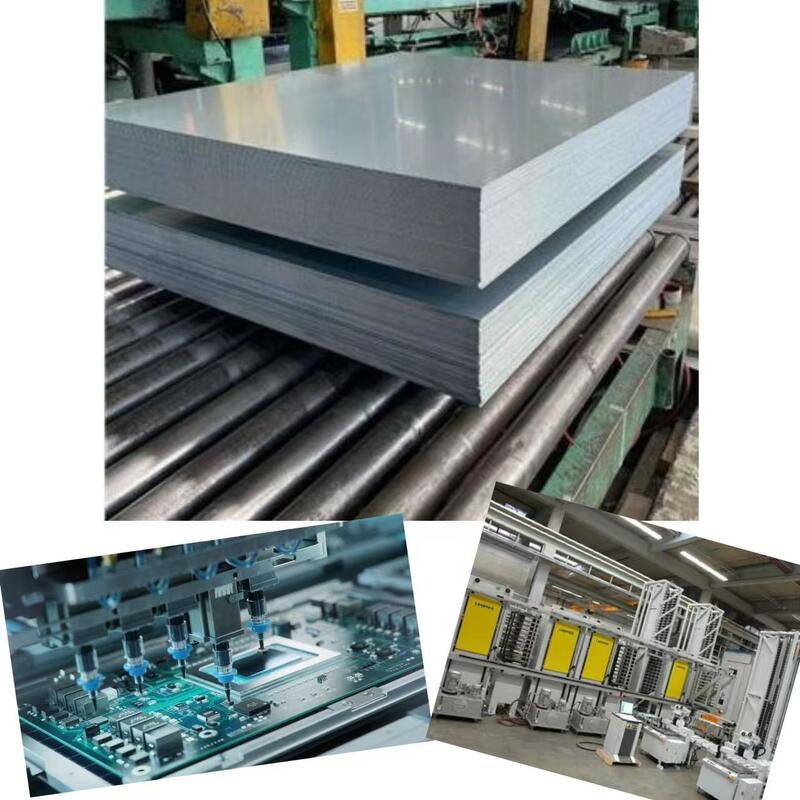

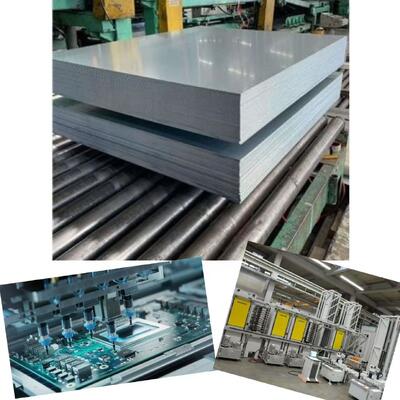

Spécialement conçu pour les processus de stratification de stratifiés plaqués de cuivre (CCL) dans la fabrication de cartes de circuits imprimés. Le CCL est un matériau en forme de plaque fabriqué en immergeant un tissu de fibre de verre électronique ou d'autres matériaux de renforcement dans de la résine, en le recouvrant d'une feuille de cuivre et en le pressant à chaud. Nos plaques d'acier de stratification sont compatibles avec diverses plastifieuses CCL, notamment les systèmes BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI et DIPUER.
Également connue sous le nom de : plaque d'acier laminée CCL, plaque d'acier emboutie CCL, plaque d'acier de séparation CCL, plaques d'acier miroir CCL ou plaque d'acier de pressage CCL.
