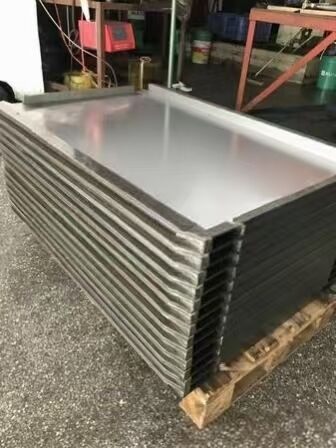

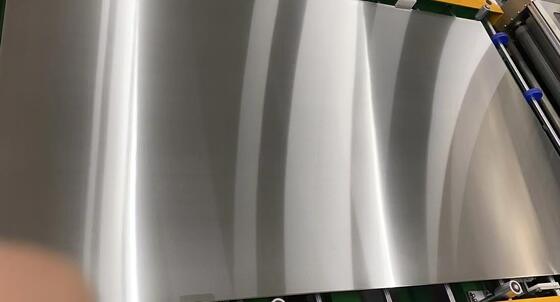

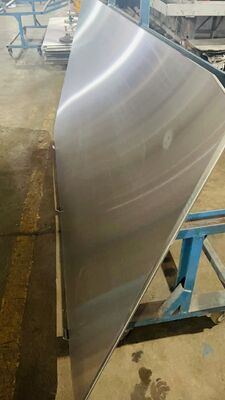

Plaque d'acier de stratification de PCB Plaque d'acier d'alliage NAS japonaise de haute précision pour le pressage à chaud de circuits imprimés
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | MK |
| Numéro de modèle: | MKSP-PCB-400 |
Conditions de paiement et expédition:
| Quantité de commande min: | 50 pièces |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Emballage en contreplaqué solide avec un matériau de protection souple approprié à l'intérieur, adap |
| Délai de livraison: | 10-20 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 10000 mètres carrés par mois |
|
Détail Infomation |
|||
| Nuance d'acier principale: | NAS630 japonais (de préférence), NAS301 | Rugosité de la surface: | Ra≤0,15 μm, Rz≤1,5 μm |
|---|---|---|---|
| Extensibilité des services: | ≥5% | Tailles standards (L*W mm): | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1285*750, 1280*1120mm, etc. |
| Nom de l'article: | Plaque d'acier à stratification PCB | Température de travail maximale: | 1,0–≤400℃ |
| Mettre en évidence: | Plaque d'acier à stratification PCB,Plaque d'acier d'alliage NAS de haute précision japonaise,plaque de pressage à chaud de circuits imprimés |
||
Description de produit
Plaque d'acier de stratification PCB - acier allié NAS japonais de haute précision
Plaque d'acier de stratification professionnelle de haute précision spécialement conçue pour les processus de pressage à chaud et de stratification des circuits imprimés (PCB),conçus pour répondre à des normes de fabrication industrielles ultra-strictes.
Vue d'ensemble du produit
MKSP-PCB-400 est une plaque d'acier de stratification de haute précision mature et fiable développée professionnellement pour les processus de pressage à chaud et de stratification des circuits imprimés (PCB).Avec des années d'engagement profond dans l'industrie des matériaux auxiliaires de stratification de PCB et CCL, nous sommes spécialisés dans la fourniture de tôles d'acier à stratification et de cloisons de haute précision qui satisfont pleinement aux normes de pressage ultra-strictes de la fabrication de PCB industriels.
Cette série de produits adopte des matières premières métallurgiques NAS japonaises importées, y compris l'acier à durcissement par précipitation à coefficient de dilatation élevé NAS630 et NAS301 (NAS630 est la qualité préférée).Combiné avec un traitement thermique industriel avancé et une technologie de meulage ultra-précise, la plaque d'acier offre une dureté extrêmement élevée, une rugosité superficielle extrêmement faible et une conductivité thermique stable.
Il est universellement compatible avec les principales marques de stratificateurs de PCB telles que BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI et DIPUER, il est largement reconnu comme une plaque stratifiée en PCB, une plaque d'acier de pressage,plaque de séparation et plaque d'acier miroir, servant de consommable de précision de base pour la production de PCB de haute qualité et de haut rendement dans le monde entier.
C'est quoi le PCB?
Une carte de circuit imprimé (PCB) est un composant fondamental et indispensable dans l'industrie électronique mondiale.il fournit un support mécanique stable et une interconnexion électrique précise pour les composants électroniques, couvrant presque tous les appareils électroniques de consommation, industriels et automobiles.La stabilité thermique et l'uniformité de pressage des plaques d'acier de stratification de PCB déterminent directement la qualité du PCB fini, la stabilité du circuit et la cohérence de la production.
Caractéristiques de base et durée de vie
Grade d'acier principal:NAS630 japonais (préférée), NAS301
Épaisseur classique:1.5 mm / 1.6 mm / 1.8 mm / 2.0 mm
Durée de vie:8 à 10 ans d'utilisation réutilisable à long terme
Rappel d'utilisation:Remplacer lorsque l'épaisseur est inférieure à 1,3 mm; les plaques d'épaisseur de 1,3-1,6 mm doivent maintenir zéro déformation, zéro déformation et dureté standard
Tailles standard (L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143 Il est également possible de déduire que le taux de change est supérieur au taux de change.
Principaux avantages du produit
| Titre de performance | Avantages du produit |
|---|---|
| Matériau de première qualité japonais | Il adopte l'acier japonais NAS630/NAS301 importé de première qualité,fabriqués par traitement thermique avancé et procédés de broyage de précision pour assurer des performances de stratification stables et constantes dans la production de masse de PCB. |
| La page de guerre à température extrêmement basse | Déformation minimale et déformation sous des cycles de pressage continus à haute température, maintien d'une parfaite planéité pour les cartes PCB finies et amélioration considérable du rendement du produit. |
| Performance thermique supérieure | Il présente une conductivité thermique optimisée et un coefficient de dilatation thermique stable, ce qui permet une distribution de chaleur uniforme et une transmission de pression équilibrée pendant la stratification des PCB. |
| Haute dureté et résistance à la corrosion | Excellente dureté structurelle et résistance à la corrosion, adaptée à une pression industrielle répétée à long terme et prolongant la durée de vie globale. |
| Compatibilité des équipements | Entièrement compatible avec tous les types de machines à laver les plaques d'acier industrielles et les équipements de presse à chaud PCB traditionnels pour une production en série en douceur. |
Comparaison complète des paramètres de performance (NAS630 / NAS301)
| Point technique | NAS630 Plaque de masse-lam | NAS630 Plaque à épingle à lame | NAS301 Plaque de masse-lam | NAS301 Plaque à épingle à lame |
|---|---|---|---|---|
| Plage d'épaisseur | 1.0-2,5 mm | 1.0-2,5 mm | 10,0-1,8 mm | 10,0-1,8 mm |
| Largeur maximale | ≤ 1300 mm | ≤ 1300 mm | ≤ 1060 mm | ≤ 1060 mm |
| Longueur maximale | ≤ 2410 mm | ≤ 2410 mm | ≤ 3150 mm | ≤ 3150 mm |
| Tolérance à l'épaisseur | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Roughness de la surface | Rz ≤ 1,5 μm, Ra ≤ 0,15 μm | Rz ≤ 1,5 μm, Ra ≤ 0,15 μm | Rz ≤ 1,5 μm, Ra ≤ 0,15 μm | Rz ≤ 1,5 μm, Ra ≤ 0,15 μm |
| Tolérance au trou de positionnement | - Je ne sais pas. | + 0,1/-0 mm | - Je ne sais pas. | + 0,1/-0 mm |
| Tolérance à la fente | - Je ne sais pas. | +0,05/-0 mm | - Je ne sais pas. | +0,05/-0 mm |
| Le degré de déformation | ≤ 3 mm/M | ≤ 3 mm/M | ≤ 3 mm/M | ≤ 3 mm/M |
| Tolérance de taille L&W | ± 1 mm | ± 1 mm | ± 1 mm | ± 1 mm |
| Résistance au rendement | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 |
| Résistance à la traction | ≥ 1400 N/mm2 | ≥ 1400 N/mm2 | ≥ 520 N/mm2 | ≥ 520 N/mm2 |
| Extensibilité | ≥ 5% | ≥ 5% | ≥ 5% | ≥ 5% |
| Dureté (HRC) | 50 ± 2 HRC | 50 ± 2 HRC | 44 ± 2 HRC | 44 ± 2 HRC |
| Température de fonctionnement maximale | ≤ 400°C | ≤ 400°C | ≤ 400°C | ≤ 400°C |
| Le parallélisme | ≤ 0,03 mm | ≤ 0,03 mm | ≤ 0,03 mm | ≤ 0,03 mm |
| Déviation diagonale | 1 mm | 1 mm | 1 mm | 1 mm |
| Conductivité thermique @ 300°C | ≥ 25 W/MK | ≥ 25 W/MK | ≥ 18 W/MK | ≥ 18 W/MK |
| Coefficient de dilatation thermique moyen | 10 à 12 × 10−6/°C | 10 à 12 × 10−6/°C | 15 à 17 × 10−6/°C | 15 à 17 × 10−6/°C |
