Plaque de masse-Lam et plaque de Pin-Lam carte de Circuit imprimé plaque d'acier de stratification PCB MKSP-PCB-400
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | MK |
| Numéro de modèle: | MKSP-PCB-400 |
Conditions de paiement et expédition:
| Quantité de commande min: | 50 pièces |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Package d'exportation |
| Délai de livraison: | 15 jours après avoir reçu le prépaiement |
| Conditions de paiement: | Western Union, T/T, D/P, D/A, L/C |
|
Détail Infomation |
|||
| Matériel en acier :: | NAS630 et NAS301 japonais (NAS630 est le plus souvent choisi ou utilisé). | Épaisseur conventionnelle (mm):: | 1,6, 1,5, 1,8, 2,0 mm |
|---|---|---|---|
| température de travail: | ≤400℃ | Coefficient de dilatation thermique moyen (10-6/°C): | 10~12,15-17 |
| Dimensions conventionnelles de la plaque d'acier laminée en PCB (L * W en mm): | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*11 20/1280*1070/1280*970/1270 | Durée de vie:: | 8-10 ans (Remarque: après une utilisation répétée, la plaque d'acier devient plus mince. Il n'est pa |
| Mettre en évidence: | L'acier laminé en PCB à plaque de masse-lam,acier laminé en PCB à plaque de pin-lam,plaque d'acier laminée MKSP-PCB-400 |
||
Description de produit
Plaque d'acier à stratification PCB MKSP-PCB-400
La plaque d'acier de stratification des circuits imprimés MKSP-PCB-400 est une solution fiable et de haute précision spécialement conçue pour les processus de stratification des PCB.Fabriqué avec des matériaux japonais d'acier de qualité supérieure et des techniques de production avancées, cette plaque d'acier offre des performances exceptionnelles dans les stratificateurs de PCB.
Vue d'ensemble du produit
Notre plaque d'acier de stratification PCB s'est imposée comme un composant mature et fiable dans les stratificateurs PCB.Nous sommes spécialisés dans la fourniture de plaques d'acier stratifiées de haute précision et de séries de plaques d'acier de cloisons qui répondent aux exigences strictes des processus de stratification de PCB.
Les circuits imprimés sont des composants cruciaux dans l'industrie électronique.fournissant des connexions électriques entre les composants électroniques par des motifs de feuilles de cuivre conducteurs sur des matériaux isolantsNos plaques d'acier de stratification soutiennent ce processus de fabrication critique avec précision et fiabilité.
Principales caractéristiques
- Fabriqué à partir de matières premières japonaises en acier (NAS630 et NAS301)
- Technologie de traitement thermique avancée et procédés de fabrication de broyage
- La couche de déformation à haute température minimale avec une durée de vie prolongée
- Conductivité thermique supérieure et coefficient de dilatation thermique
- Haute résistance à la corrosion et dureté exceptionnelle
- Compatibles avec différents types de machines à laver les plaques d'acier à stratification
Spécifications techniques
Matériau en acier:NAS630 et NAS301 japonais (NAS630 principalement utilisé)
Épaisseur classique:1.6 mm, 1,5 mm, 1,8 mm, 2,0 mm
Durée de vie:8 à 10 ans (non recommandé pour une épaisseur inférieure à 1,3 mm)
Dimensions standard (L × W en mm):Le nombre de points de contact doit être égal ou supérieur à:
Épaisseur classique:1.6 mm, 1,5 mm, 1,8 mm, 2,0 mm
Durée de vie:8 à 10 ans (non recommandé pour une épaisseur inférieure à 1,3 mm)
Dimensions standard (L × W en mm):Le nombre de points de contact doit être égal ou supérieur à:
Paramètres de performance
| Paramètre | NAS630 Masse-Lam | NAS630 Pin-Lam | NAS301 Masse-lam | NAS301 Pin-Lam |
|---|---|---|---|---|
| Épaisseur | 1.0-2,5 mm | 1.0-2,5 mm | 10,0-1,8 mm | 10,0-1,8 mm |
| Largeur | ≤ 1300 mm | ≤ 1300 mm | ≤ 1060 mm | ≤ 1060 mm |
| Longueur | ≤ 2410 mm | ≤ 2410 mm | ≤ 3150 mm | ≤ 3150 mm |
| Tolérance à l'épaisseur | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Roughness de la surface | Rz ≤ 1,5 μm | Rz ≤ 1,5 μm | Rz ≤ 1,5 μm | Rz ≤ 1,5 μm |
| Le degré de déformation | ≤ 3 mm/M | ≤ 3 mm/M | ≤ 3 mm/M | ≤ 3 mm/M |
| Tolérance de taille en L/W | ± 1 mm | ± 1 mm | ± 1 mm | ± 1 mm |
| Résistance au rendement | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 520 N/mm2 | ≥ 520 N/mm2 |
| Résistance à la traction | ≥ 1400 N/mm2 | ≥ 1400 N/mm2 | ≥ 520 N/mm2 | ≥ 520 N/mm2 |
| Dureté HRC | 50 HRC ± 2 | 50 HRC ± 2 | 44HRC ± 2 | 44HRC ± 2 |
| Température de travail | ≤ 400°C | ≤ 400°C | ≤ 400°C | ≤ 400°C |
| Conductivité thermique | ≥ 25 W/MK à 300 °C | ≥ 25 W/MK à 300 °C | ≥ 18 W/MK à 300 °C | ≥ 18 W/MK à 300 °C |
| Coefficient de dilatation thermique | 10 à 12 × 10−6/°C | 10 à 12 × 10−6/°C | 15 à 17 × 10−6/°C | 15 à 17 × 10−6/°C |
Applications
Il est également connu sous le nom de plaque d'acier stratifiée en PCB, plaque d'acier pressée en PCB, plaque d'acier de cloisonnement en PCB, plaque d'acier miroir en PCB ou plaque d'acier de pressage en PCB.Nos plaques d'acier de stratification de haute précision sont largement utilisées dans divers stratificateurs de PCB, y compris BURKLELes systèmes suivants sont utilisés:

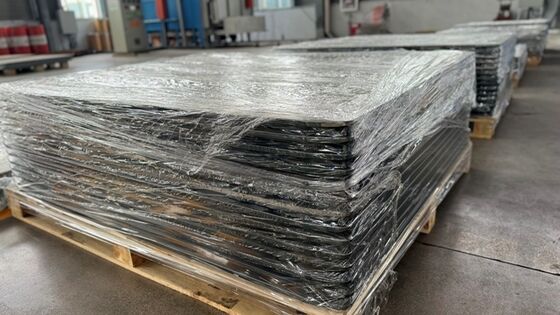

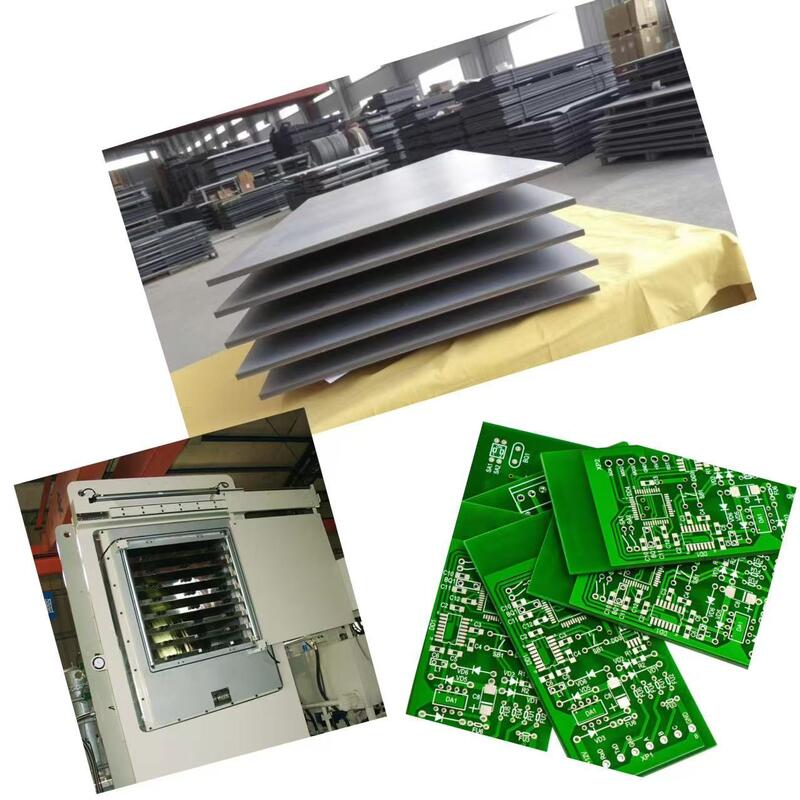

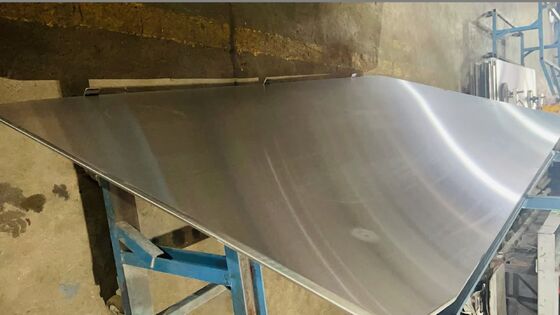

Images du produit
