50HRC Dureté 1,0-2,0 mm Épaisseur de la masse/plaque de pin-lam
Détails sur le produit:
| Nom de marque: | MK |
| Numéro de modèle: | MKSP-D420 |
Conditions de paiement et expédition:
| Quantité de commande min: | 10 pièces |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Package d'exportation |
| Délai de livraison: | 15 jours après avoir reçu le prépaiement |
| Conditions de paiement: | Western Union, T/T, D/P, D/A, L/C |
|
Détail Infomation |
|||
| Matériau en acier: | Dura420 | Épaisseur normale (mm):: | 1,0, 1,2, 1,5, 1,6, 1,8, 2,0 mm |
|---|---|---|---|
| Roughness de surface (mm): | Ra≤0,15 Rz≤1.5 | Tailles normales de la plaque d'acier laminée CCL laminée en cuivre/plaque de pressage (L * W en mm): | Il s'agit d'un projet de loi. |
| Tailles normales de tôle d'acier de stratification de PCB ou de tôle de pressage (L*W en mm):: | Les résultats de l'analyse de l'efficacité de l'analyse de l'efficacité de l'analyse de l'efficacité | Durée de vie: | 5-8 ans (Remarque: après utilisation répétée, la plaque d'acier deviendra plus mince.3 mm/épaisseur |
| Mettre en évidence: | Plaque d'acier stratifiée de dureté 50 HRC,1Plaque de presse de PCB de 0,0-2 |
||
Description de produit

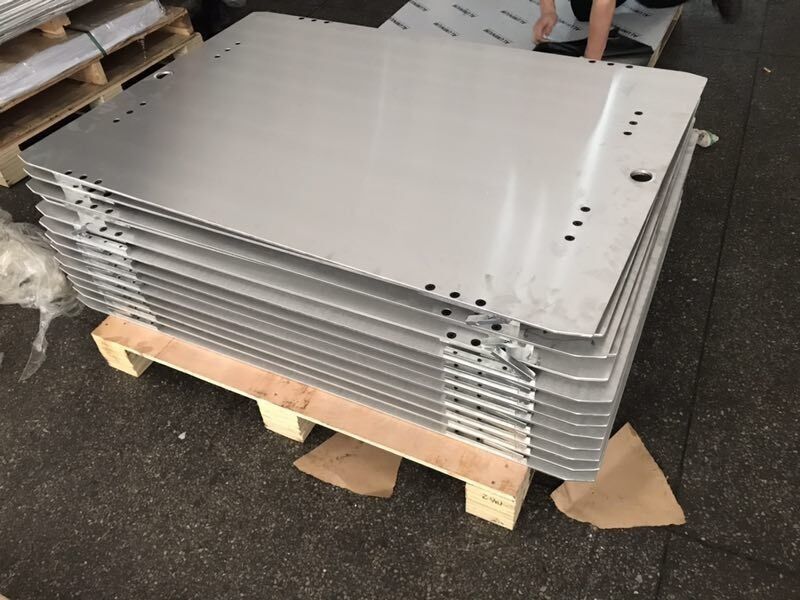

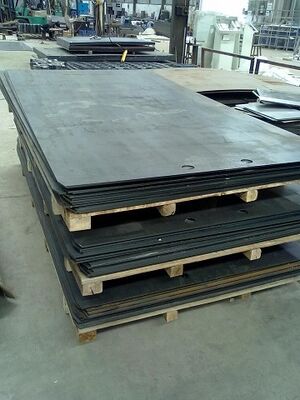

Dureté 50HRC 1.0-2.0mm d'épaisseur masse/plaque Pin-Lam carte de Circuit imprimé PCB/plaque de presse CCL MKSP-D420
La plaque de presse PCB/CCL MKSP-D420 utilise un matériau en acier allemand Dura420, conçu pour des performances fiables dans les processus de stratification de PCB et de stratifiés cuivrés. Cette plaque d'acier laminée de haute précision offre une durabilité et une précision exceptionnelles pour les applications de fabrication exigeantes.
Caractéristiques du produit
- Performances de stratification fiables pour les applications PCB et CCL
- Déformation minimale à haute température avec durée de vie prolongée
- Conductivité thermique et coefficient de dilatation thermique supérieurs pour une efficacité énergétique
- Résistance élevée à la corrosion et indice de dureté
- Compatible avec diverses machines à laver les tôles d'acier à stratification
Spécifications techniques
- Matériau en acier :Dura420
- Épaisseur disponible :1,0, 1,2, 1,5, 1,6, 1,8, 2,0 mm
- Durée de vie :5-8 ans
- Tailles des plaques PCB (L×W mm) :1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
- Tailles des plaques CCL (L×W mm) :1910×1270, 2210×1270, 2220×1270
Remarque d'utilisation :Après une utilisation répétée, la plaque d'acier deviendra plus fine. Il est conseillé de ne pas continuer à l'utiliser une fois que l'épaisseur de la plaque est descendue à moins de 1,3 mm. Pour les plaques d'une épaisseur comprise entre 1,3 et 1,6 mm, assurez-vous qu'aucune déformation ou gauchissement ne se produit.
Paramètres de performances
| Paramètre | Assiette Mass-Lam | Assiette Pin-Lam |
|---|---|---|
| Épaisseur | 1,0-2,0 mm | 1,0-2,0 mm |
| Largeur | ≤1300 | ≤1300 |
| Longueur | ≤2410 | ≤2410 |
| Tolérance d'épaisseur | ±0,10 | ±0,10 |
| Rugosité de la surface | Ra≤0,15 Rz≤1,5 | Ra≤0,15 Rz≤1,5 |
| Tolérance du trou de positionnement | -- | ±0,10 |
| Tolérance de fente de bague | -- | +0,10/-0mm |
| Degré de déformation | ≤3 mm/M | ≤3 mm/M |
| Tolérance de taille L/W | ±1mm | ±1mm |
| Limite d'élasticité | ≥1175 N/mm² | ≥1175 N/mm² |
| Résistance à la traction | ≥1400 N/mm² | ≥1400 N/mm² |
| Extensibilité | ≥5% | ≥5% |
| Dureté HRC | 50HRC ± 2 | 50HRC ± 2 |
| Température de travail | ≤400℃ | ≤400℃ |
| Parallélisme | ≤0,03 | ≤0,03 |
| Déviation diagonale | 1-2mm | 1-2mm |
| Conductivité thermique | ≥25W/MK à 300℃ | ≥25W/MK à 300℃ |
| Coefficient de dilatation thermique moyen | 10~12 (10⁻⁶/℃) | 10~12 (10⁻⁶/℃) |
Applications

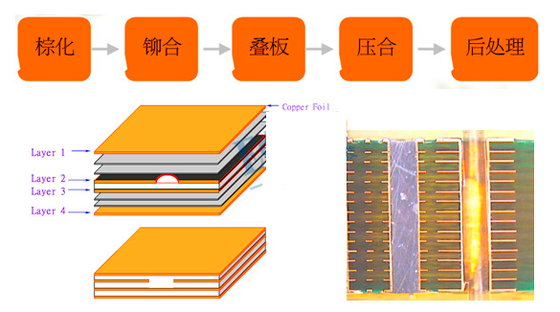

Cette plaque d'acier de stratification de PCB est également connue sous le nom de plaque d'acier laminée de PCB, de plaque d'acier emboutie de PCB, de plaque d'acier de séparation de PCB, de plaque de presse en acier de PCB, de plaques d'acier de miroir de PCB ou de plaque d'acier de pressage de PCB. Il est spécialement conçu pour les processus de stratification de haute précision dans la fabrication de circuits imprimés et de stratifiés cuivrés.
