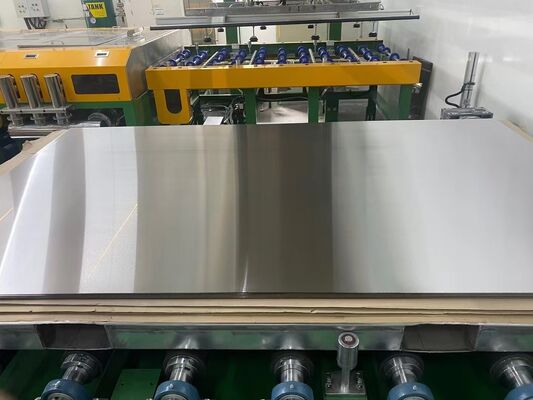

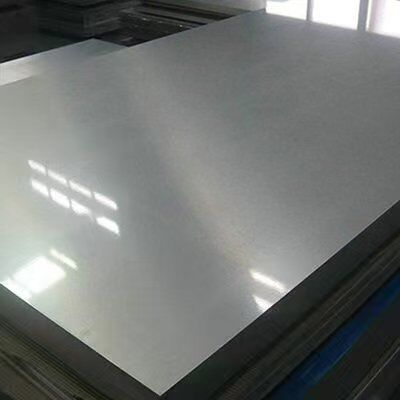

Plaque d'acier de stratification CCL Plaque d'acier d'alliage NAS japonaise de haute précision pour le pressage à chaud du stratifié plaqué en cuivre
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | MK |
| Numéro de modèle: | MKSP-CCL-400 |
Conditions de paiement et expédition:
| Quantité de commande min: | 50 pièces |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Emballage en contreplaqué solide avec un matériau de protection souple approprié à l'intérieur, adap |
| Délai de livraison: | 10-20 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 10000 mètres carrés par mois |
|
Détail Infomation |
|||
| Nuance d'acier principale: | NAS630 japonais (de préférence), NAS301 | Épaisseur conventionnelle: | 1,5 mm/1,6 mm/1,8 mm/2,0 mm |
|---|---|---|---|
| Durée de vie: | 8 à 10 ans de service réutilisable à long terme | Tailles standards (L*W mm): | 2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, etc. |
| Nom du produit: | Plaque d'acier de stratification CCL | Plage d'épaisseur: | 1,0 à 2,5 mm |
| Mettre en évidence: | Plaque d'acier d'alliage NAS de haute précision japonaise,Plaque d'acier laminée CCL pour pressage à chaud,plaque d'acier laminé plaqué en cuivre |
||
Description de produit
Plaque d'acier de stratification CCL - acier allié NAS japonais de haute précision
Plaque d'acier à stratification de qualité supérieure spécialement conçue pour la production de pressage à chaud de stratifiés revêtus de cuivre (CCL), avec une précision et une durabilité exceptionnelles.
Vue d'ensemble du produit
Le MKSP-CCL-400 est une plaque d'acier de stratification de haute précision mature conçue exclusivement pour la production de pressage à chaud de stratifiés revêtus de cuivre (CCL).Avec des années de spécialisation dans les matériaux auxiliaires de laminage de CCL et de PCB, nous fournissons des plaques d'acier de stratification de qualité supérieure qui répondent pleinement aux exigences strictes de pressage à haute température des cartes CCL de grande taille.
Cette série adopte des matières premières métallurgiques NAS japonaises importées, principalement NAS630 et NAS301 en acier durci par précipitation à coefficient de dilatation élevé.Soutenus par un traitement thermique avancé et une technologie de broyage de précision, la plaque d'acier présente une dureté extrêmement élevée, une rugosité superficielle extrêmement faible et une excellente conductivité thermique.
Compatible universellement avec les laminateurs CCL traditionnels tels que BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI et DIPUER.plaque de séparation et plaque d'acier miroir, il s'agit d'un matériau auxiliaire de précision de base pour la fabrication de LCC de haute qualité.
Qu'est-ce que le stratifié revêtu de cuivre (CCL)?
Le laminat revêtu de cuivre (CCL) est un substrat composite fabriqué à partir de tissu en fibre de verre électronique imprégné de résine avec une feuille de cuivre à une ou deux faces par pressage à chaud à haute température.En tant que matériau de base de tous les produits PCB, il détermine la vitesse de transmission du signal du circuit, les performances d'isolation, la stabilité de traitement et la fiabilité à long terme des cartes de circuits imprimés finies.
Caractéristiques de base et durée de vie
- Grade d'acier principal:NAS630 japonais (préférée), NAS301
- Épaisseur classique:1.5 mm / 1.6 mm / 1.8 mm / 2.0 mm
- Durée de vie:8 à 10 ans d'utilisation réutilisable à long terme
- Rappel d'utilisation:Remplacer lorsque l'épaisseur est inférieure à 1,3 mm; les plaques d'épaisseur de 1,3-1,6 mm doivent maintenir zéro déformation, zéro déformation et dureté standard
Tailles standard (L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143 Il est également possible de déduire que le taux de change est supérieur au taux de change.
Principaux avantages du produit
| Titre de performance | Avantages du produit |
|---|---|
| Matière première de qualité supérieure | Adopte des matières premières japonaises NAS630/NAS301 d'acier de premier ordre, avec un traitement thermique mature et une maîtrise du broyage de précision pour des performances de stratification stables |
| Déformation extrêmement faible | Faible déformation sous pression continue à haute température, assurant une surface plate et uniforme de la carte CCL |
| Excellente performance thermique | Conductivité thermique optimisée et coefficient de dilatation thermique stable, réalisant un transfert de chaleur constant pendant la stratification |
| Haute durabilité et dureté | Résistance à la corrosion supérieure et dureté structurelle élevée, favorisant la production industrielle à long cycle |

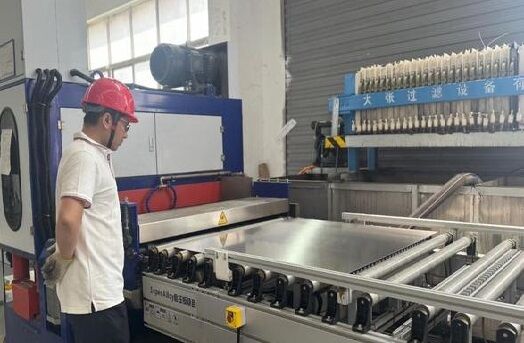

| Une forte compatibilité | Completement adaptable à tous les types de machines à laver les plaques d'acier industrielles et aux équipements de presse à chaud CCL traditionnels |
Comparaison complète des paramètres de performance
| Point technique | NAS630 Plaque de masse-lam | NAS630 Plaque à épingle à lame | NAS301 Plaque de masse-lam | NAS301 Plaque à épingle à lame |
|---|---|---|---|---|
| Plage d'épaisseur | 1.0-2,5 mm | 1.0-2,5 mm | 10,0-1,8 mm | 10,0-1,8 mm |
| Largeur maximale | ≤ 1300 mm | ≤ 1300 mm | ≤ 1060 mm | ≤ 1060 mm |
| Longueur maximale | ≤ 2410 mm | ≤ 2410 mm | ≤ 3150 mm | ≤ 3150 mm |
| Tolérance à l'épaisseur | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Roughness de la surface | Rz ≤ 1,5 μm, Ra ≤ 0,15 μm | Rz ≤ 1,5 μm, Ra ≤ 0,15 μm | Rz ≤ 1,5 μm, Ra ≤ 0,15 μm | Rz ≤ 1,5 μm, Ra ≤ 0,15 μm |
| Tolérance au trou de positionnement | - Je ne sais pas. | + 0,1/-0 mm | - Je ne sais pas. | + 0,1/-0 mm |
| Tolérance à la fente | - Je ne sais pas. | +0,05/-0 mm | - Je ne sais pas. | +0,05/-0 mm |
| Le degré de déformation | ≤ 3 mm/M | ≤ 3 mm/M | ≤ 3 mm/M | ≤ 3 mm/M |
| Tolérance de taille L&W | ± 1 mm | ± 1 mm | ± 1 mm | ± 1 mm |
| Résistance au rendement | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 |
| Résistance à la traction | ≥ 1400 N/mm2 | ≥ 1400 N/mm2 | ≥ 520 N/mm2 | ≥ 520 N/mm2 |
| Extensibilité | ≥ 5% | ≥ 5% | ≥ 5% | ≥ 5% |
| Dureté (HRC) | 50 ± 2 HRC | 50 ± 2 HRC | 44 ± 2 HRC | 44 ± 2 HRC |
| Température de fonctionnement maximale | ≤ 400°C | ≤ 400°C | ≤ 400°C | ≤ 400°C |
| Le parallélisme | ≤ 0,03 mm | ≤ 0,03 mm | ≤ 0,03 mm | ≤ 0,03 mm |
| Déviation diagonale | 1 mm | 1 mm | 1 mm | 1 mm |
| Conductivité thermique @ 300°C | ≥ 25 W/MK | ≥ 25 W/MK | ≥ 18 W/MK | ≥ 18 W/MK |
| Coefficient de dilatation thermique moyen | 10 à 12 × 10−6/°C | 10 à 12 × 10−6/°C | 15 à 17 × 10−6/°C | 15 à 17 × 10−6/°C |
